在SMT貼片車間，我們都能看見大批量的PCB板進行SMT上件，如此繁復的操作流水線，是如何來保證產品質量的？讓小編帶你了解下PCBA印刷電路板的檢驗項目標準，以及X-RAY檢測設備能夠完成哪些檢測項目。
SMT貼片車間PCBA板檢驗項目標準
01、SMT零件焊點空焊
02、SMT零件焊點冷焊：用牙簽輕撥零件引腳,若能撥動即為冷焊
03、SMT零件（焊點）短路（錫橋）
04、SMT零件缺件
05、SMT零件錯件
06、SMT零件極性反或錯造成燃燒或爆炸
07、SMT零件多件
08、SMT零件翻件：文字面朝下
09、SMT零件側立：片式元件長≤3mm,寬≤1.5mm不超過五個（MI）
10、SMT零件墓碑：片式元件末端翹起
11、SMT零件零件腳偏移：側面偏移小于或等于可焊端寬度的1/2
12、SMT零件浮高：元件底部與基板距離
13、SMT零件腳高翹：翹起之高度大于零件腳的厚度
14、SMT零件腳跟未平貼腳跟未吃錫
15、SMT零件無法辨識（印字模糊）
16、SMT零件腳或本體氧化
17、SMT零件本體破損：電容破損(MA);電阻破損小于元件寬度或厚度的1/4(MI);IC破損之任一方向長度
18、SMT零件使用非指定供應商：依BOM、ECN
19、SMT零件焊點錫尖：錫尖高度大于零件本體高度
20、SMT零件吃錫過少：最小焊點高度小于焊錫厚度加可焊端高度的25%或焊錫厚度加0.5mm,其中較小者為(MA)
21、SMT零件吃錫過多：最大焊點高度超出焊盤或爬伸至金屬鍍層端帽可焊端的頂部為允收,焊錫接觸元件本體(MA)
22、錫球/錫渣：每600mm2多于5個錫球或焊錫潑濺(0.13mm或更小)為(MA)
23、焊點有針孔/吹孔：一個焊點有一個(含)以上為(MI)
24、結晶現象 ：在PCB板表面,焊接端子或端子周圍有白色殘留物,金屬表面有白色結晶
25、板面不潔 ：手臂長距離30秒內無法發現的不潔為允收
26、點膠不良 ：粘膠位于待焊區域、減少待焊端的寬度超過50%
27、PCB銅箔翹皮
28、PCB露銅：線路(金手指)露銅寬度大于0.5mm為(MA)
29、PCB刮傷：刮傷未見底材
30、PCB焦黃：PCB經過回焊爐或維修后有烤焦發黃與PCB顏色不同時
31、PCB彎曲：任一方向之彎曲在每300mm間的變形超過1mm (300:1)為(MA)
32、PCB內層分離（汽泡） ：發生起泡和分層的區域不超出鍍覆孔間或內部導線間距離的25%(MI);在鍍覆孔間或內部導線間起泡(MA)
33、PCB沾異物：導電者(MA);非導電者(MI)
34、PCB版本錯誤：依BOM,ECN
35、金手指沾錫 ：沾錫位置落在板邊算起80%內(MA)
在了解以上的PCBA板檢測項目標準，可以更直觀的發現X-RAY檢測設備對于PCBA檢測項目的作用性了。
X-RAY檢測設備能夠完成哪些檢測項目？
01、SMT零件焊點空焊
03、SMT零件（焊點）短路（錫橋）
09、SMT零件側立：片式元件長≤3mm,寬≤1.5mm不超過五個
10、SMT零件墓碑：片式元件末端翹起
11、SMT零件零件腳偏移：側面偏移小于或等于可焊端寬度的1/2
12、SMT零件浮高：元件底部與基板距離
13、SMT零件腳高翹：翹起之高度大于零件腳的厚度
14、SMT零件腳跟未平貼腳跟未吃錫
17、SMT零件本體破損：電容破損(MA);電阻破損小于元件寬度或厚度的1/4(MI);IC破損之任一方向長度
19、SMT零件焊點錫尖：錫尖高度大于零件本體高度
22、錫球/錫渣：每600mm2多于5個錫球或焊錫潑濺(0.13mm或更小)為(MA)
23、焊點有針孔/吹孔：一個焊點有一個(含)以上為(MI)
26、點膠不良 ：粘膠位于待焊區域、減少待焊端的寬度超過50%
28、PCB露銅：線路(金手指)露銅寬度大于0.5mm為(MA)刮傷：刮傷未見底材
31、PCB彎曲：任一方向之彎曲在每300mm間的變形超過1mm (300:1)為(MA)
32、PCB內層分離（汽泡） ：發生起泡和分層的區域不超出鍍覆孔間或內部導線間距離的25%(MI);在鍍覆孔間或內部導線間起泡(MA)
35、金手指沾錫 ：沾錫位置落在板邊算起80%內(MA)
以上便是小編整理（小編個人認為X-RAY設備可檢測）的項目，占比分挺重的，那你還需要了解X-RAY檢測設備嗎？

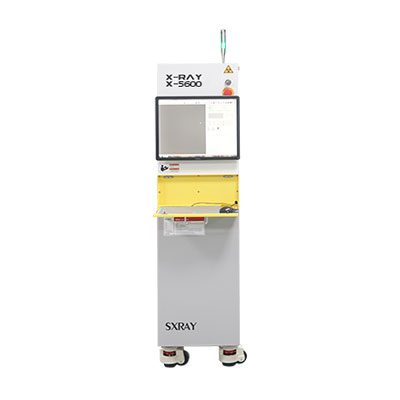

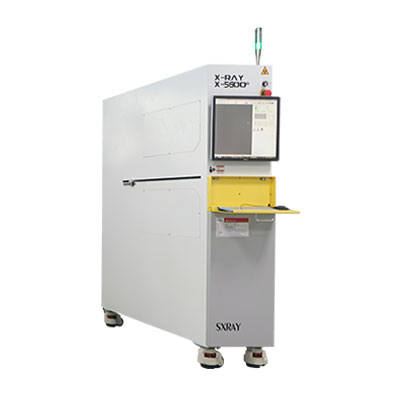

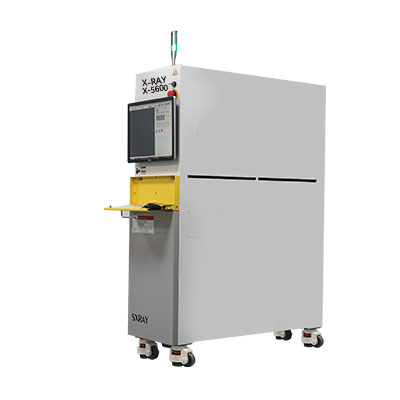

請往下觀看印刷電路板專用機X-5600檢測設備
好了今天的分享就到此為止，想了解更多X-RAY敬請關注后續。
