X-RAY設備
products

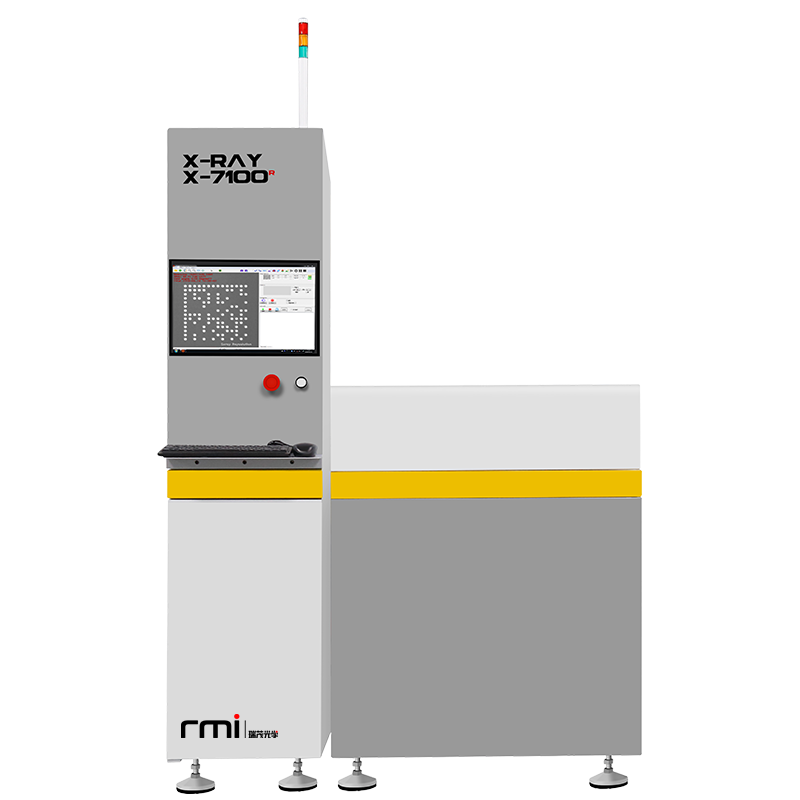

X-7100R是一款由SXRAY瑞茂光學率先推出的X-RAY PCB內層二維碼讀取機，實現了在線式、高效率、高精準的PCB板內層二維碼掃描讀取。
Product Introduction
| 功能 | PCB內層二維碼在線式掃描讀取 |
| 多層板孔位、偏位檢測設備 | |
| WEP SERVICE對接任何追索系統SAP/ERP/MES | |
| 優勢 | 在線式自動上下料 |
| 體積小、占地空間小 | |
| 數據自動上傳 | |
| 探測器采用2.5D技術 | |
| 頂級進口150mm高清數字平板 |
Product Introduction
| Model: | X-7100 |
| X-ray 光管類型 | 封閉式 |
| 空間分辯率 | 5um |
| 光管電壓 | 90 KV（可選 65KV、15um） |
| 光管電流 | 200uA |
| 放大倍率 | 50x |
| 數字平板探測器分辯率 | 1536*11536 px（可選1500*1150） |
| 數字平板探測器密度值 | 14bit （16348） |
| 圖像速度 | 30FPS/s |
| 滾筒速度 | 0-1400mm/min |
| 載物臺尺寸 | 400mm*785mm |
| 進出料方式 | 自動上下料，數據自動上傳（對接EMS） |
| X-Y 行程 | 725*850mm |
| 檢測范圍 | 30mm-45mm |
| 機器尺寸（L*W*H) | 440*1240*1680mm(L*W*H) |
| 機器重量 | 600KG |
| 操作系統 | WINDOWS 7/INDOWS10 |
| 電源/功率 | AC110-220V 50-60HZ 1200W |
| 輻射安全測試 | <1 uSV/H |
Product Introduction
